Diagnostic structurel d'une maison à colombages: les points clés

Un simple constat visuel — enduit écaillé, pied de poteau noirci, fissure ouverte au droit d’une traverse — suffit parfois à déclencher un rabotage, voire un décapage complet, sans que l’état réel de l’ossature ait été établi.

Or un pan de bois ne se juge pas à sa seule apparence. Il faut comprendre le cheminement des charges, repérer les zones exposées à l’eau, mesurer l’humidité, examiner les assemblages et distinguer les altérations anciennes des désordres encore actifs. Les règles techniques applicables aux ouvrages en bois peuvent éclairer le projet, mais elles ne remplacent pas l’examen du bâtiment existant. De même, la présence d’un périmètre de protection ou d’un monument historique à proximité peut entraîner des autorisations, un avis ou des prescriptions particulières pour les travaux visibles; elle ne signifie pas automatiquement qu’un relevé structurel précis est exigé dans tous les cas.

Sans mesure d’hygrométrie, sans sondage des ancrages et sans cartographie des désordres, le chantier s’engage à l’aveugle. La restauration du bâti ancien obéit à une séquence simple, mais exigeante: observer, mesurer, sonder, comprendre, puis seulement prescrire.

Anatomie du pan de bois: identifier les points de fragilité structurelle

Le pan de bois n’est pas une surface décorative rapportée sur une façade. C’est une structure porteuse composée d’éléments assemblés, dont chacun assume un rôle mécanique précis. Une intervention qui ignore cette hiérarchie peut fragiliser l’ensemble, parfois de manière irréversible.

Dans une maison ancienne, les bois ont souvent été réparés, recoupés, renforcés ou partiellement masqués au fil des siècles. Les pièces visibles ne racontent donc pas toujours toute l’histoire de la structure. Une traverse apparemment saine peut reporter une charge sur un poteau dont le pied est altéré. Une fissure dans le remplissage peut, à l’inverse, ne concerner que l’enduit et ne pas traduire une perte de stabilité.

Les trois familles d’éléments d’ossature

L’ossature se décompose traditionnellement en trois grandes familles:

• Les éléments verticaux: poteaux ou colombes, qui transmettent les charges de la façade et de la toiture vers le soubassement. Ils portent les abouts des sablières et reçoivent les assemblages à tenon et mortaise, généralement maintenus par des chevilles en bois.
• Les éléments horizontaux: sablières hautes et basses, parfois appelées soles selon les régions et les usages. Elles répartissent les charges entre les poteaux et encadrent les baies. La sablière basse assure la liaison entre l’ossature et le soubassement maçonné.
• Les éléments obliques: décharges, guettes et contrevents, qui triangulent la structure et contribuent à reprendre les poussées latérales. Leur absence, leur rupture ou leur désolidarisation peuvent modifier le comportement de tout le panneau.

À ces pièces s’ajoutent les potelets, les tourn es et les éléments propres aux encorbellements successifs. Dans certaines constructions anciennes, les étages avancent sur la rue grâce à un système de consoles, de sablières et de pièces en porte-à-faux. Ce dispositif reporte les charges vers l’avant et concentre les efforts sur quelques nœuds particulièrement sensibles.

Le diagnostic doit donc relever la géométrie générale du pan de bois, mais aussi la logique des reprises de charge. Une pièce qui paraît secondaire peut maintenir un alignement ou empêcher le déplacement d’une baie. La déposer au motif qu’elle est abîmée, sans comprendre sa fonction, revient à retirer une attelle avant d’avoir examiné la fracture.

Assemblages et nœuds critiques

Les assemblages traditionnels reposent notamment sur le tenon-mortaise chevillé. Un tenon taillé dans une pièce s’emboîte dans la mortaise d’une autre, puis l’ensemble est maintenu par une cheville traversante. Ce système est robuste lorsqu’il reste protégé de l’eau et que les bois conservent leur cohésion. Il devient vulnérable lorsque les assemblages travaillent, que les chevilles prennent du jeu ou que les abouts restent confinés dans une maçonnerie humide.

Le nœud — jonction entre poteau, sablière et décharge — concentre les contraintes mécaniques et les risques d’infiltration. C’est une zone où l’eau peut pénétrer par une fissure, un joint ouvert ou une couverture défaillante, puis rester prisonnière derrière le remplissage. Le bois s’altère alors à l’endroit même où les efforts sont les plus importants.

Un diagnostic complet inventorie ces nœuds pièce par pièce:

• état des chevilles, avec recherche de jeu, de fente ou de disparition;
• qualité du contact entre tenon et mortaise;
• état des abouts encastrés dans la maçonnerie;
• déformations locales et désaffleurements;
• traces d’oxydation, de ruissellement ou de réparations anciennes;
• éventuelles entailles réalisées pour le passage de réseaux ou la pose de menuiseries.

Les zones les plus vulnérables se situent souvent en pied de poteau, à l’encastrement de la sablière basse, sous les appuis de fenêtres et aux jonctions avec les décharges. Cela ne signifie pas qu’une pièce située dans l’une de ces zones doit être remplacée. Cela signifie qu’elle mérite un examen plus attentif et, si nécessaire, un sondage localisé.

L’ossature se lit comme un texte: chaque tenon, chaque cheville et chaque décharge raconte une histoire de charge et d’humidité. Le diagnostic structurel consiste à traduire cette histoire en désordres mesurables.

L’inspection visuelle et technique: de l’hygrométrie aux sondages des ancrages

Le diagnostic structurel ne se limite pas à l’œil nu. Il combine plusieurs temps complémentaires, chacun apportant une information que les autres ne délivrent pas. Une mesure isolée ne suffit pas davantage: c’est le croisement des observations, des relevés et des sondages qui permet d’interpréter correctement un désordre.

Les étapes du relevé

1. L’inspection visuelle commence par un examen de chaque face du pan de bois, à l’intérieur comme à l’extérieur lorsque l’accès le permet. On repère les déformations — flèche, vrillage, dévers —, les fissures, les taches, les coulures, les traces d’anciens dégâts des eaux et les percements parasites liés aux gaines ou aux scellements.

2. Les mesures d’hygrométrie sont réalisées dans les zones sensibles: pied de poteau, encastrement de sablière, abouts de traverses, décharges proches d’une fuite ou bois confinés derrière un enduit. Une mesure élevée doit être replacée dans son contexte: essence du bois, profondeur du sondage, température, ventilation et saison influencent la lecture. Une humidité persistante dans une zone peu ventilée constitue un signal d’alerte, mais ne permet pas à elle seule de conclure sur l’origine ou la gravité de la pathologie.

3. Les relevés géométriques portent sur l’aplomb des poteaux, l’horizontalité des sablières, l’équerrage des baies et la régularité des encorbellements. Une déformation doit être comparée aux traces anciennes et à l’état des assemblages. Elle peut être stabilisée depuis longtemps, ou au contraire accompagner un mouvement en cours. Le relevé sert précisément à ne pas confondre ces deux situations.

4. Les sondages des ancrages sont réalisés de manière ponctuelle, avec une dépose limitée du remplissage ou de l’enduit lorsque cela est nécessaire. Un sondage manuel, une sonde fine ou un examen des fibres permet de caractériser la dureté, la cohésion et la profondeur d’une altération. Il ne mesure pas, à lui seul, la capacité portante résiduelle de la pièce. Si la fonction porteuse est en jeu, l’interprétation doit être complétée par l’analyse de la géométrie, des charges, des assemblages et, selon le cas, par une étude menée par un professionnel compétent en structure bois.

Outils de mesure et lecture critique

La bonne pratique consiste à noter l’emplacement exact de chaque mesure sur un plan ou une photographie annotée. Une valeur d’humidité prise au milieu d’un poteau n’a pas la même signification qu’une valeur relevée dans son about encastré. De la même façon, une fissure observée une seule fois ne permet pas de savoir si elle évolue. Lorsque le mouvement est suspecté, des témoins ou des relevés répétés peuvent aider à suivre son évolution.

Repérer les agents biologiques sans conclure trop vite

Les dégradations biologiques du bois se manifestent par des indices variés. Ils doivent être décrits avec précision, sans transformer un signe général en diagnostic définitif.

• Les champignons lignivores peuvent provoquer un brunissement, une perte de cohésion, un retrait ou une désagrégation du bois. Des filaments, une odeur ou une fructification peuvent orienter l’examen, mais ces signes génériques ne suffisent pas à identifier automatiquement la mérule ni à confirmer qu’elle est active. Une confirmation complémentaire peut être nécessaire, notamment lorsque les conséquences pour le bâtiment ou les travaux sont importantes.
• Le capricorne des maisons laisse parfois des galeries et des trous de sortie dans les résineux. Leur présence ne permet toutefois pas de dater l’attaque ni d’affirmer qu’elle se poursuit. La vermoulure fraîche, l’observation d’insectes ou d’autres indices d’activité doivent être recherchés.
• La vrillette peut produire de petits trous ronds et une vermoulure fine. Là encore, il faut distinguer les traces anciennes d’une infestation en cours.
• Le lyctus concerne certaines pièces de feuillus et laisse des galeries caractéristiques. L’identification repose sur l’ensemble des observations, pas sur la seule forme d’un trou.

La démarche correcte est donc progressive: repérer, documenter, rechercher la cause de l’humidité, puis confirmer l’agent et son activité lorsque cela est nécessaire. Un traitement curatif peut être pertinent si une attaque active est établie, mais il ne remplace jamais l’assainissement de la zone. Traiter un bois qui reste humide revient à laisser la cause en place sous une intervention neuve.

Le rôle crucial de la sablière basse et du solin dans la pérennité du bâti

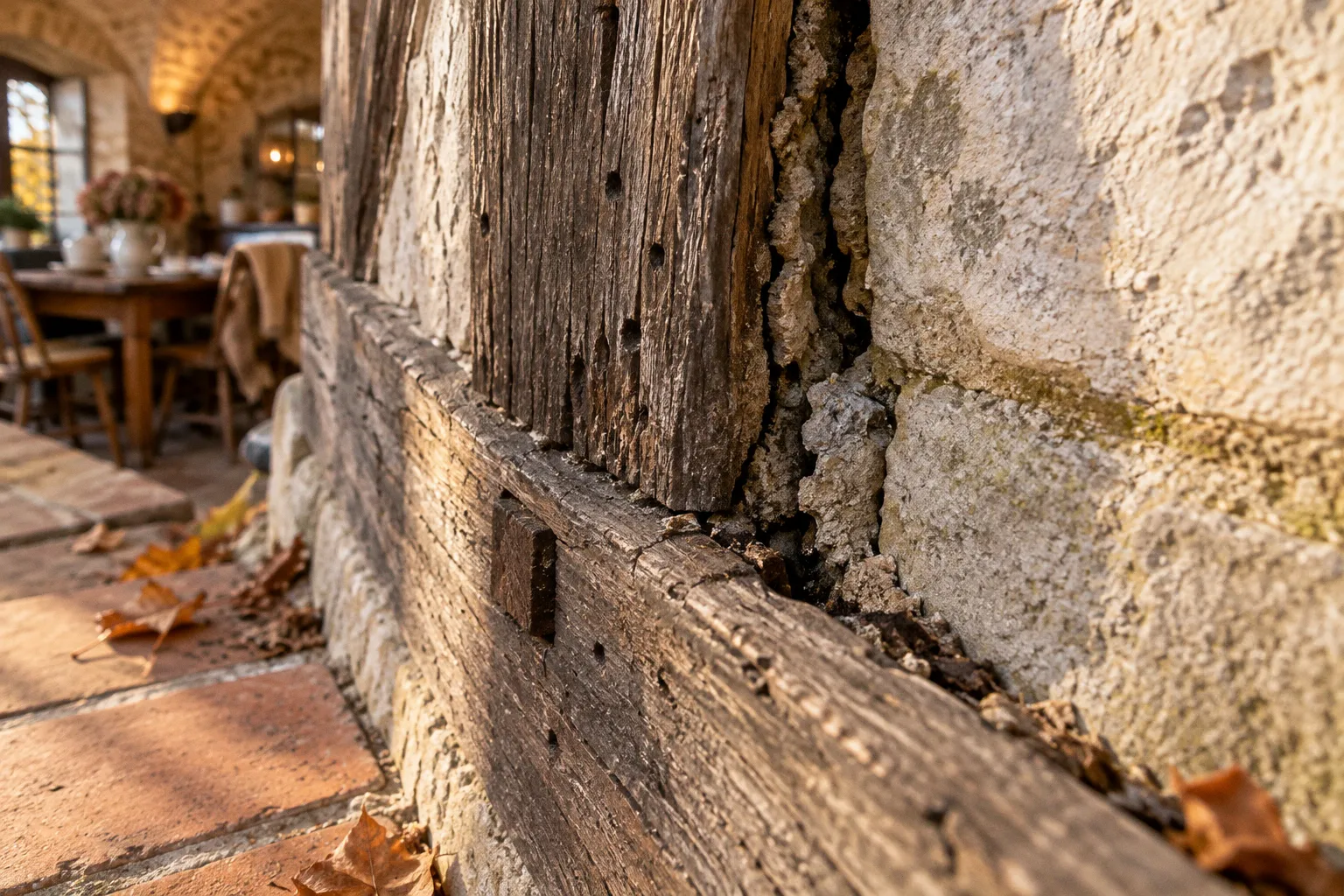

Toute la durabilité d’un pan de bois dépend en partie d’une pièce souvent négligée: la sablière basse, ou sole. Elle repose sur un soubassement maçonné qui doit maintenir le bois à distance des eaux du sol, des projections et des ruissellements. Dans le vocabulaire courant, ce soubassement est parfois appelé solin, même si les désignations varient selon les régions et la nature exacte de l’ouvrage.

Cette jonction bois-maçonnerie mérite une attention particulière parce qu’elle concentre plusieurs risques: remontées capillaires, défaut d’évacuation de l’eau, enduit trop fermé, niveau extérieur rehaussé ou ventilation insuffisante. Une altération qui commence dans l’ombre d’un enduit peut progresser longtemps avant d’apparaître en façade.

La rupture de capillarité

Le soubassement joue deux rôles essentiels:

• Limiter le contact du bois avec l’humidité ascendante: si l’eau remonte dans la maçonnerie et atteint les abouts de la sablière, le bois peut rester humide de manière chronique.
• Répartir les charges: la sablière basse transmet et distribue les charges verticales des poteaux sur le mur bahut ou le soubassement.

Lorsque le solin est dégradé, enterré sous le niveau du sol extérieur ou recouvert d’un mortier peu perméable, l’eau peut être retenue à la jonction. Le pied de sablière devient alors une zone prioritaire pour le diagnostic. La perte de cohésion peut rester localisée, ou s’étendre aux poteaux et aux assemblages voisins. Il est imprudent de généraliser sans sondage: l’aspect noirci d’un bois ne renseigne pas à lui seul sur la profondeur de l’altération.

Le relevé doit porter sur plusieurs paramètres:

• hauteur du soubassement par rapport au terrain extérieur;
• présence de terres, de végétation ou de revêtements plaqués contre le mur;
• état des joints de maçonnerie;
• traces de ruissellement ou de remontée capillaire;
• nature des mortiers visibles;
• continuité de l’appui sous la sablière;
• humidité mesurée à différents endroits de la pièce.

Pente, évacuation et détails de jonction

La jonction entre la sablière basse et la maçonnerie doit permettre l’évacuation des eaux qui atteignent accidentellement la zone. Une pente insuffisante, un joint creux ou une surface qui retient l’eau favorisent le maintien de l’humidité. Le diagnostic ne consiste pas à appliquer une valeur théorique à tous les bâtiments, mais à examiner la forme réelle de la pièce, les dispositions anciennes et la manière dont l’eau circule autour de la façade.

Les appuis de fenêtre, les couvertures, les descentes d’eau pluviale et les raccords de toiture doivent être observés dans le même temps. Une sablière basse ne peut pas être analysée isolément si une gouttière déverse ses eaux sur le pan de bois ou si un appui renvoie les pluies vers l’ossature. Les causes sont souvent multiples et les réparations les plus efficaces commencent par la suppression de l’arrivée d’eau.

Les erreurs de restauration fatales: pourquoi bannir le ciment et les joints étanches

La pathologie observée sur une maison à colombages ne provient pas toujours du vieillissement naturel des bois. Elle peut aussi résulter d’une restauration qui a empêché l’humidité de circuler et de s’évacuer. Les enduits au ciment, les joints trop fermés et certains revêtements étanches ont parfois été appliqués pour donner une impression de solidité. Sur un bâti ancien, cette rigidité peut déplacer le problème plutôt que le résoudre.

Les désordres induits par les matériaux trop fermés

L’application d’un mortier de ciment ou d’un enduit peu perméable sur un pan de bois peut entraîner plusieurs désordres:

• Humidité retenue: l’eau présente dans le remplissage, la maçonnerie ou les abouts de bois s’évacue plus difficilement.
• Dégradation des extrémités: les zones encastrées peuvent rester humides et perdre progressivement leur cohésion, sans signe immédiatement visible depuis l’extérieur.
• Fissuration des interfaces: le bois travaille avec les variations d’humidité et de température, tandis qu’un mortier rigide se déforme peu. Les fissures apparaissent alors entre les pièces de bois et le remplissage.
• Conditions favorables aux insectes ou aux champignons: elles sont réunies lorsque le bois reste durablement humide, mais la présence d’un enduit ciment ne suffit pas à prouver qu’une attaque biologique est installée.
• Difficulté de surveillance: un revêtement épais masque les assemblages et retarde la détection d’un désordre.

Le mot « respirant » est souvent utilisé trop simplement. Il ne signifie pas que le mur laisse passer l’air comme une paroi ventilée. Il renvoie surtout à la capacité des matériaux à gérer les échanges de vapeur et à permettre un séchage compatible avec la construction ancienne. Cette capacité doit être appréciée avec la composition du remplissage, l’exposition, la ventilation intérieure et les détails constructifs.

Matériaux compatibles: une question de composition et de mise en œuvre

La chaux n’est donc pas un produit universel à appliquer indistinctement. Elle peut être compatible avec un grand nombre de supports anciens, mais le torchis, la terre crue et certains plâtres traditionnels ont également leur place selon la zone concernée et l’état de l’ouvrage. La compatibilité dépend de la perméabilité, de la souplesse, de l’adhérence, de l’exposition à l’eau et de la capacité du mur à sécher.

Sur un pan de bois, le bon matériau n’est pas celui qui paraît le plus dur. C’est celui qui accompagne les mouvements de l’ossature, laisse le mur sécher et peut être réparé sans condamner les pièces anciennes.

Quand un enduit au ciment est déjà en place

La dépose d’un enduit ciment ne doit pas être décidée mécaniquement sur la seule base de sa présence. Il faut d’abord déterminer ce qu’il recouvre, comment il adhère, quelle humidité il maintient et si sa dépose risque d’endommager le torchis ou les bois. Des sondages ponctuels peuvent suffire dans une zone, tandis qu’une autre partie du bâtiment nécessitera une ouverture plus large.

La séquence de travaux dépendra donc de l’état constaté:

1. repérer les arrivées d’eau et les défauts de drainage;

2. ouvrir localement les zones représentatives;

3. vérifier l’état des bois, du remplissage et de la maçonnerie;

4. déterminer si l’enduit doit être conservé, réparé ou déposé par secteurs;

5. choisir un matériau de remplacement compatible avec le support;

6. traiter les bois altérés uniquement lorsque la dégradation et sa cause sont établies.

Un décapage complet peut être pertinent dans certains cas, mais il n’est pas automatiquement la seule solution valable. Une dépose brutale peut arracher un remplissage ancien, fragiliser une pièce déjà faible ou exposer le bâtiment aux intempéries avant que les travaux de reprise soient prêts. Le diagnostic doit précéder la prescription, y compris lorsqu’une solution paraît évidente.

Interpréter les désordres: distinguer les fissures superficielles des pathologies lourdes

Le propriétaire qui découvre une fissure sur sa façade à colombages réagit souvent de manière excessive — ou, plus fréquemment, de manière insuffisante. La distinction entre un désordre superficiel et une pathologie structurelle demande un examen attentif. La largeur de la fissure est un indice, pas un verdict.

Les fissures entre bois et maçonnerie

Une fissure entre une pièce de bois et la maçonnerie peut traduire un mouvement différentiel: le bois a joué sous l’effet de l’humidité, le remplissage s’est rétracté ou le mortier rigide n’a pas suivi les déformations. Elle peut aussi révéler un défaut d’adhérence, une infiltration ou une altération située derrière l’enduit.

Ce type de fissure n’implique pas automatiquement le remplacement de la pièce de bois. Un sondage local, une mesure d’humidité et l’observation des assemblages permettent de vérifier si le désordre est limité ou s’il accompagne une perte de cohésion. Il faut également rechercher des signes d’évolution: lèvres fraîchement ouvertes, poussières récentes, déplacement du témoin, aggravation après les épisodes pluvieux ou apparition de nouvelles fissures.

À l’inverse, une fissure qui se prolonge dans la maçonnerie du soubassement, s’accompagne d’un dévers de la façade et évolue de manière visible doit être considérée avec davantage de prudence. Le diagnostic peut alors conduire à des mesures conservatoires, comme un étaiement, avant toute dépose d’enduit ou toute intervention sur les assemblages.

Marqueurs d’une pathologie lourde

Plusieurs indicateurs justifient un diagnostic approfondi dans un délai rapproché:

• Bois qui s’écrase sous une pression légère en pied de poteau: cela indique une perte de cohésion superficielle ou profonde à caractériser, et peut avoir des conséquences sur la transmission des charges.
• Filaments, taches, odeur ou fructifications fongiques: ces signes orientent vers une investigation biologique et hygrothermique; ils ne suffisent pas à identifier automatiquement la mérule ni à confirmer son activité.
• Trous de sortie d’insectes sur plusieurs pièces: ils peuvent être anciens. La recherche d’une infestation active doit s’appuyer sur la fraîcheur de la vermoulure, l’état des galeries, l’observation d’insectes ou d’autres indices.
• Odeur persistante de champignon dans les pièces habitées: elle justifie la recherche d’une humidité cachée derrière les revêtements, sans permettre à elle seule de conclure sur l’agent responsable.
• Dévers visible de la façade: il peut correspondre à un mouvement ancien stabilisé ou à une évolution actuelle. Des relevés géométriques et une comparaison dans le temps sont nécessaires.
• Affaissement localisé de la toiture au droit d’un nœud d’assemblage: il peut traduire une déformation de charpente, une faiblesse d’appui ou une infiltration; une mise en sécurité peut être nécessaire avant l’examen complet.

Le piège du petit défaut ignoré

Beaucoup de désordres importants trouvent leur origine dans un défaut apparemment secondaire: un solin enterré qui n’a jamais été dégagé, un appui de fenêtre dont la pente s’est inversée, une descente d’eau pluviale qui déborde contre le mur ou un enduit ciment posé sur un bois déjà humide.

Le diagnostic structurel a précisément pour fonction de relier ces indices. Il ne consiste pas à dresser une liste de défauts indépendants, mais à comprendre les enchaînements: l’eau entre-t-elle par la couverture, par le soubassement ou par une fissure? Où reste-t-elle piégée? Quelle pièce reçoit les charges? Le mouvement est-il ancien, stabilisé ou encore actif? Les réponses déterminent la priorité des travaux.

Une carte des désordres aide à éviter les interventions dispersées. Elle peut distinguer les zones d’humidité, les pièces altérées, les fissures, les déformations et les réparations anciennes. Le devis de restauration gagne alors en précision, car il s’appuie sur des zones et des causes identifiées plutôt que sur une estimation uniforme de toute la façade.

Préparer le chantier de restauration du patrimoine

Un audit du bâti ancien avant rénovation ne sert pas seulement à décider s’il faut changer une pièce de bois. Il sert à organiser le chantier dans le bon ordre. La protection provisoire, le drainage, la dépose des revêtements, la reprise du remplissage et la restauration des assemblages ne peuvent pas être menés indépendamment.

Avant de lancer les travaux, le dossier devrait préciser:

• les zones réellement sondées et celles qui restent masquées;
• les mesures d’humidité et les conditions dans lesquelles elles ont été réalisées;
• les déformations relevées et leur localisation;
• les hypothèses sur l’origine des infiltrations;
• les éléments à conserver, à renforcer ou à remplacer;
• les modalités de protection contre la pluie pendant le chantier;
• la compatibilité des mortiers, enduits et remplissages envisagés;
• les précautions à prendre en cas de présence d’un matériau ou d’un champignon nécessitant une confirmation spécialisée.

La préparation du chantier est particulièrement importante dans une maison ancienne occupée. Une ouverture localisée peut modifier la ventilation d’un mur, exposer un torchis à la pluie ou révéler une faiblesse qui impose une décision rapide. Prévoir ces situations évite de transformer une petite intervention en interruption prolongée du chantier.

Lorsque le bâtiment se trouve dans un secteur protégé, il faut également vérifier en amont les règles applicables au projet: nature des travaux, visibilité depuis l’espace public, autorisation nécessaire et éventuel avis de l’architecte des Bâtiments de France. Cette démarche administrative accompagne le diagnostic technique; elle ne s’y substitue pas.

Conclusion: le diagnostic, préalable raisonné

Un diagnostic structurel sur une maison à colombages n’est ni un luxe d’expert ni une formalité administrative. C’est l’étape qui permet de savoir si les travaux envisagés traiteront la cause du désordre ou se contenteront de le recouvrir. Il aide à distinguer une fissure d’enduit d’un mouvement de structure, une trace ancienne d’insectes d’une attaque active et une pièce noircie d’un bois réellement désagrégé.

La séquence reste la même d’un chantier à l’autre: inspection visuelle, mesures d’humidité, relevés géométriques, sondages ciblés, analyse des assemblages et recherche des arrivées d’eau. Le rapport écrit, avec les valeurs mesurées, la localisation des désordres et des préconisations argumentées, devient la base de toute prescription et de tout devis sérieux.

Trois réflexes méritent d’être conservés avant d’engager les travaux:

• éviter l’application d’un enduit ciment ou d’un revêtement trop étanche sans avoir évalué ses conséquences sur le pan de bois;
• vérifier l’état du soubassement, de la sablière basse et des évacuations d’eau avant tout ravalement ou toute modification du remplissage;
• faire réaliser les sondages par un professionnel compétent du bâti ancien, de la charpente ou de la structure bois, avec des observations documentées plutôt qu’une simple visite visuelle.

La maison à colombages traverse les siècles lorsqu’on respecte sa logique constructive: une ossature bois protégée de l’eau, des assemblages lisibles, un soubassement correctement drainé et des matériaux capables d’accompagner les mouvements du bâtiment. Elle se dégrade lorsque l’on masque les désordres, que l’on enferme l’humidité ou que l’on remplace une pièce sans comprendre la charge qu’elle reprend.

Le diagnostic structurel est le filtre qui permet de séparer la restauration durable du simple ravalement. Il ne promet pas une solution identique pour chaque maison. Il donne mieux: une méthode pour décider, pièce par pièce, ce qui doit être conservé, assaini, renforcé ou remplacé.
